多型太阳能板远程管控和多屏运维系统

概述​

产品介绍​

控制系统是太阳能太阳能板的重要组成部分，会直接影响太阳能板后期运行的稳定性、利用效率及节能效果。随着国内公共建筑太阳能板工程的普及，大量粗放式控制系统被使用，导致很多太阳能板工程并未达到预期的节能效果。因此，在选用太阳能板工程控制系统时，需要充分考虑用户的实际用电特点，科学设计控制系统的控制方式，并选用高精度数据采集元件，编制科学合理的逻辑程序，以实现稳定、安全、高效的控制目的，从而达到优化的节能效果。
多型太阳能板远程管控和多屏运维系统实现以下功能：

  • 实现太阳能板运行参数采集功能；
  • 实现太阳能板检测现场监控功能；
  • 实现自动重合闸读写控制功能；
  • 实现小程序实时数据功能；
  • 实现小程序告警通知功能。

产品概述及目标​

远程控制管理系统能够做到24小时实时监护，通过远程物联网技术将故障信息自动通过多种方式及时发送给管理人员和维修人员，这样就能及时发现故障及时进行排除，确保系统稳定运行保证了电的正常供应。

整体交互图​

1.创建通道，填写产品名称​

2.创建产品，与通道的产品名一致，并关联相对应通道​

3.创建物模型，按协议点位创建物模型​

Modbus Rtu协议 读写控制​
  • 功能码“03H”
  • 读多路寄存器输入，用于“遥测”和“遥信”
  • 设备一次最多允许保存 16 个数据寄存器。
  • 下行，主=>从：
地址命令起始位置 H起始位置L长度 H(字数)长度 L(字数)CRCLCRCH
01H03H00H00H00HnXXXX
1 字节1 字节1 字节1 字节1 字节1 字节1 字节1 字节
  • 上行，从=>主：回应数据，
地址命令数据长度 (字节数)数据 0 H数据 0L…数据 nH数据 nLCRCLCRCH
01H03Hn*2Data0_HData0_L…Data n_HData n_LXXXX
1 字节1 字节1 字节1 字节1 字节1 字节1 字节1 字节1 字节
  • 功能码“06H”
  • 数据写入寄存器，用于“遥控”
  • 下行，主=>从：
地址命令起始位置 H起始位置L控制字 H控制字 LCRCLCRCH
01H06H00H01HXXXXXXXX
1 字节1 字节1 字节1 字节1 字节1 字节1 字节1 字节
  • 上行，从=>主：回应数据，与主机发送的报文格式及数据内容完全相同。
地址命令起始位置 H起始位置L回应控制字 H回应控制字 LCRCLCRCH
01H06H00H01HXXXXXXXX
1 字节1 字节1 字节1 字节1 字节1 字节1 字节1 字节

通过GPS/北斗定位模块获取设备位置​

读取定位数据（RMC）返回的 70 字节数据符合 NMEA0183 协议，ASCII 显示如下：

$GNRMC,072905.00,A,3640.46260,N,11707.54950,E,000.0,000.0,050119,OK*24

真实数据展示​

太阳能控制器实时数据​

逆控一体机实时数据​

电池信息实时数据​

智慧箱组态​

MODBUS数控锁 (485)指令控制，按压_开锁​

自动重合闸读写控制​

小程序​

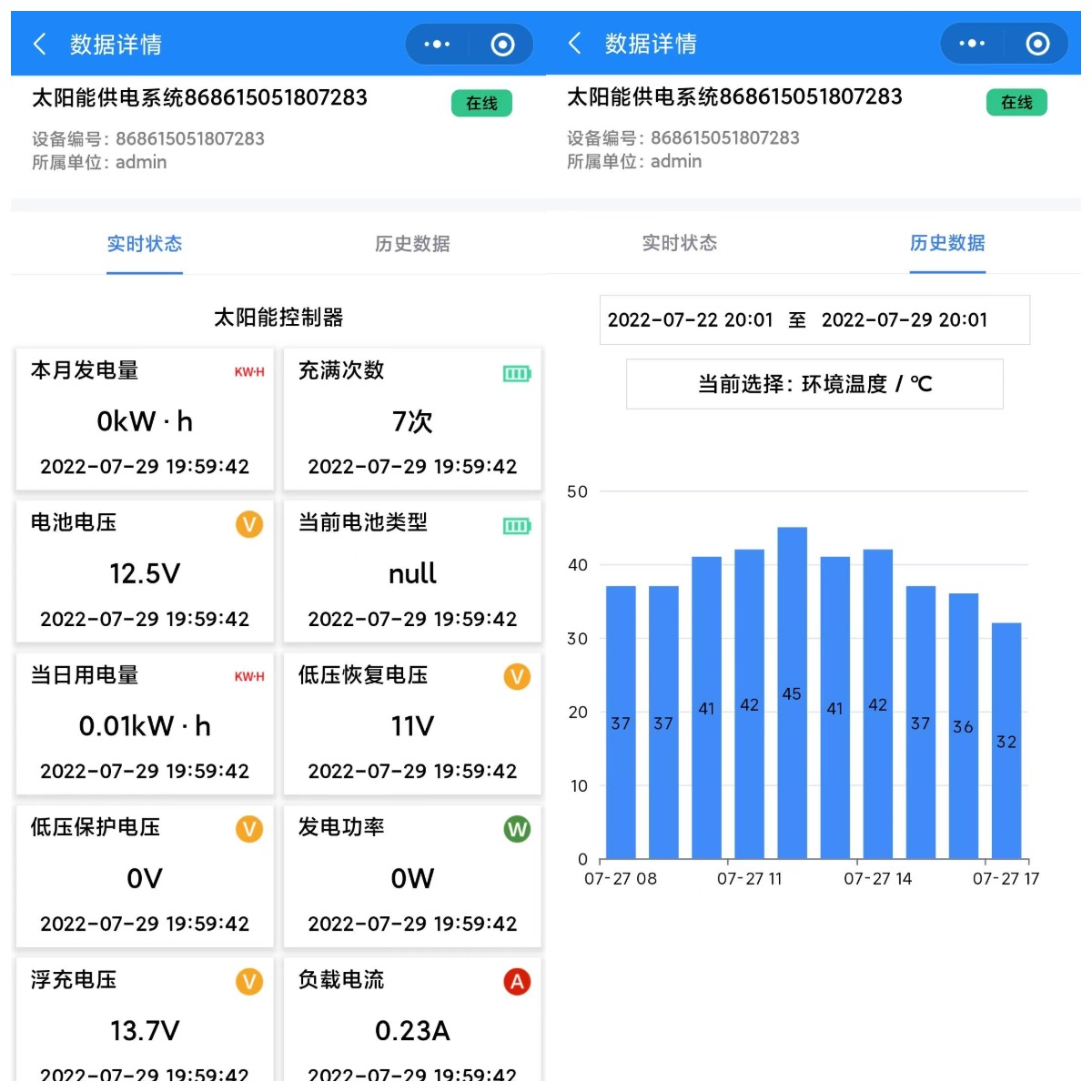

小程序实时数据​

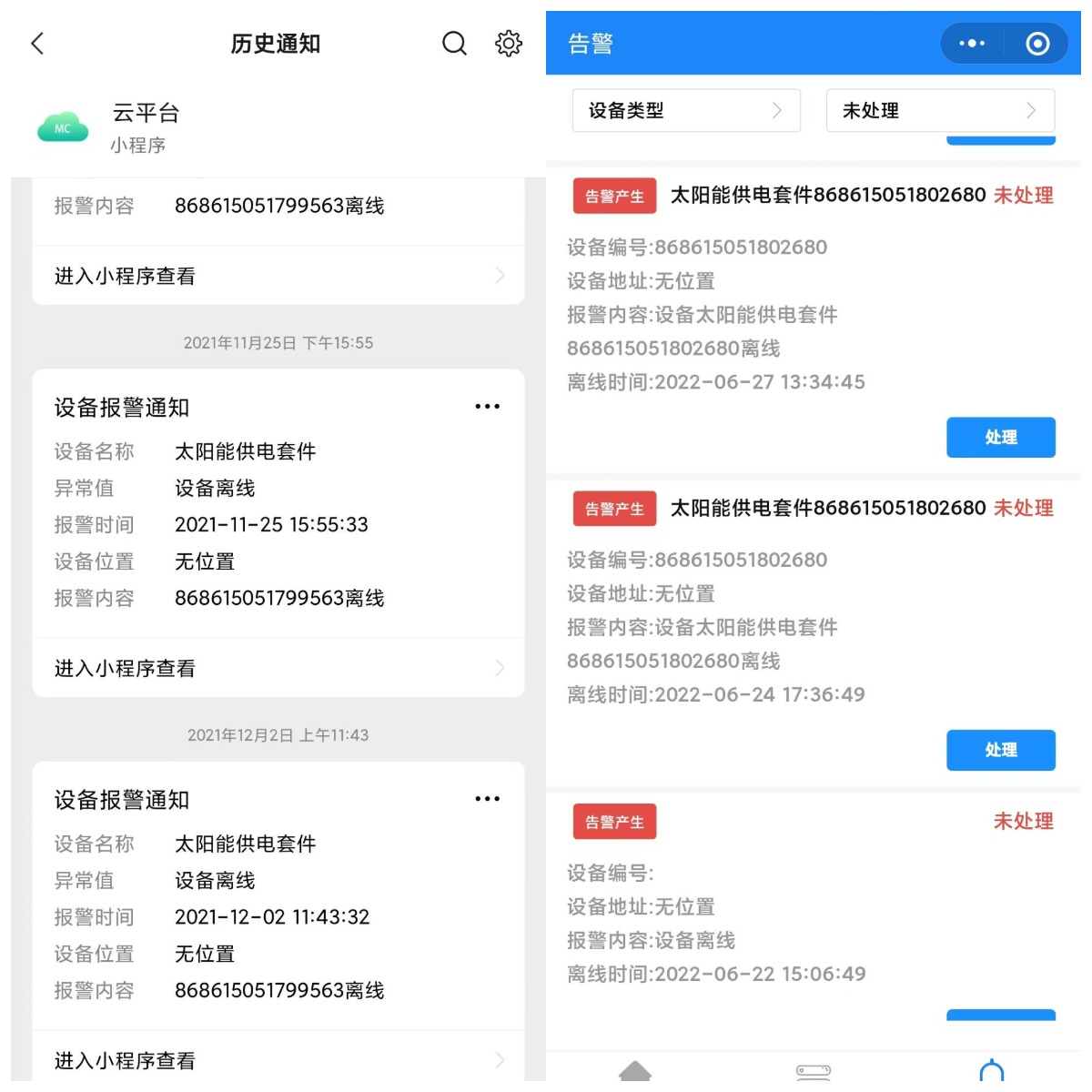

小程序告警通知​
